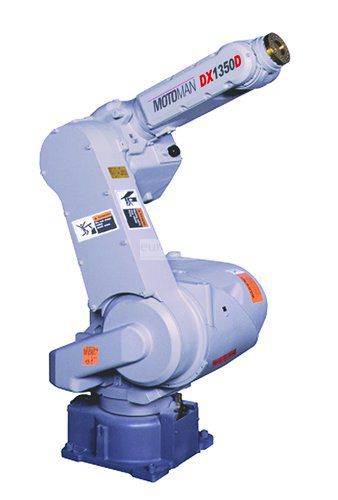

Мотоман Motoman DX1350D

В ожидании более запаса

Робот Yaskawa DX1350D с грузоподъемностью 35 кг и шестью осями является быстрым, надежным и мощным, идеально подходит для шлифования и шлифования, его радиус 1,355 мм можно вернуть назад для удобства замены инструмента. Защита запястья IP67 подходит для задач в условиях пыли и воды. Он характеризуется оптимальным временем цикла и высокой производительностью. Оснащен контроллером DX100

Характеристики контроллера DX100

Компактный контроллер YSCAX DX100 с расширенной структурой и контролем процесса, предоставляющий большую свободу пользователю даже в концепции автоматизированной ячейки:

• Система управления Multirobot с 8 координированными осями движения до 8 роботов / 72.

• Надежная архитектура ПК, которая обеспечивает управление на уровне системы для роботизированных рабочих ячеек.

• Соединения на задней панели шкафа управления для оптимизации внутреннего пространства

• Встроенная обработка лестничной логики; 4096 адресов ввода / вывода

• Разнообразие сетевых соединений fieldbus

• Высокоскоростное подключение к серверу

• Панели ввода / вывода (10) показывают HMI на подвеске

• Advanced Robot Motion Control (ARM) для повышения производительности и минимального времени обучения

• Энергосбережение до 25%

• Время восстановления (MTTR)

• Простота обслуживания с функцией проверки состояния редуктора, функциональной диагностической функции аппаратного обеспечения, улучшенного разрешения проблем и восстановления тревоги

• Слот Compact Flash и порт USB облегчают резервное копирование памяти

• Маленькая и легкая подставка для Windows® CE имеет цветной сенсорный экран с возможностью многократного отображения.

Основные технические характеристики

Максимальная загрузка робота: 35 кг
Количество осей: 6
Максимальный горизонтальный охват: 1,355 мм
Максимальный вертикальный охват: 2,201 мм
Повторяемость: ± 0,06 мм
Контроллер: DX100

Диапазон движения (°)

Ось S: ± 180 °
Ось L: + 145 ° / -50 °
Ось U: + 220 ° / -140 °
Ось R: ± 200 °
Ось B: ± 125 °
Ось T: ± 360 °

Максимальная скорость (° / с)

Ось S: 170 ° / с
Ось L: 170 ° / с
Ось U: 170 ° / с
Ось R: 270 ° / с
Ось B: 270 ° / с
Ось T: 460 ° / с

Области применения

Обработка , Обработка деталей , Измерение
